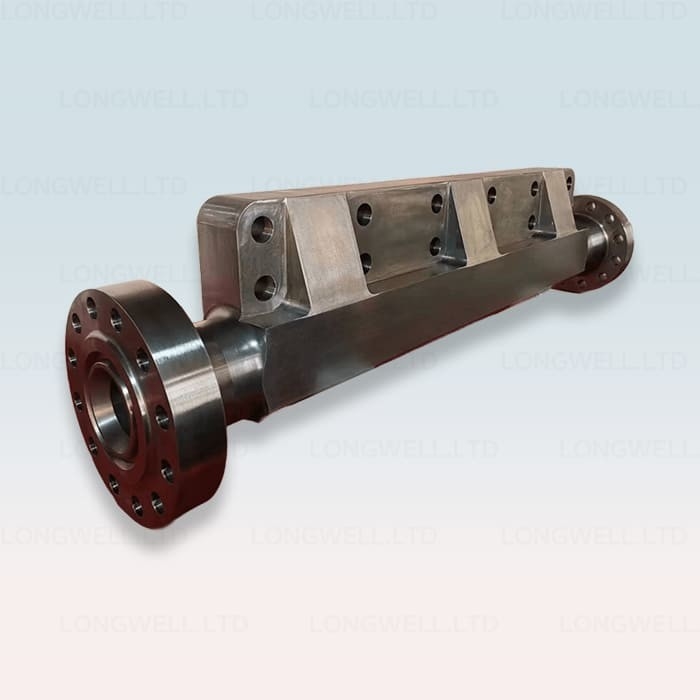

Schmiede-Schlammpumpen-Glied AH130101052200 AH36001-05.32A.00 BOMCO

Der Entladungs-Manifold ist mit 3 Zylinderblöcken gleichzeitig verbunden. Es hat zwei Ports auf der linken und rechten Seite. Die Bohrflüssigkeit kann von der linken oder rechten Seite entladen werden.

Der Entladungsfilter ist an der anderen Seite des Entladungs-Manifoldes zu installieren. Der entladende Schlamm geht nach dem Filtern in die Bohrflüssigkeitsleitung (Manifold).

Vor der Reparatur des Schlammentladungs-Manifoldes sollte zuerst das Umgehungsventil an der Druckentladungsleitung geöffnet werden und der Druck im Entladungs-Manifold auf Null freigesetzt werden.

Nach der Anpassung und Ausrichtung jedes Teils, verwenden Sie einen Drehmoment Schlüssel, um die Verbindungsbolzen zwischen dem Saug- und Entlastungsmanöver zu ziehen,Entlastungssammler und Zylinderblöcke entsprechend dem angegebenen Drehmoment.

Wie installiert man den Entladungs- und das Zubehör-Sortiment?

(1) Die Kontaktfläche zwischen Entladungssammler und Zylinderblöcken gut waschen, den Dichtungsring installieren und auf die Zylinderblöcke legen.

(2) Gemäß den Anforderungen an den Entladungsmultiplier müssen die Zubehörmultiplier (5- oder 4-Wege), Entladungspulsabdämpfer, Entlastungsventil, Umgehungsventil und Druckentladungsleitung usw. installiert werden.Die Spannmomente von Schrauben und Muttern müssen Punkt 12 erfüllen..2.1.

Der Saugkollektor ist mit 3 Zylinderblöcken gleichzeitig verbunden. Es hat drei Ports auf der linken, mittleren und rechten Seite.Rechts- oder Mittelweg nach Ihren Wünschen.

Wie wird der Saugkollektor und der Saugdesurger installiert?

(1) Installieren Sie den Saugkollektor: Reinigen Sie die Flansche des Saugkollektors, installieren Sie Dichtungsringe und verbinden Sie ihn mit einem Dreizylinderblock.

(2) Anbringen des Saugdesurgers:Anbringen des Saugdesurgers auf dem Saugspülkörper.
