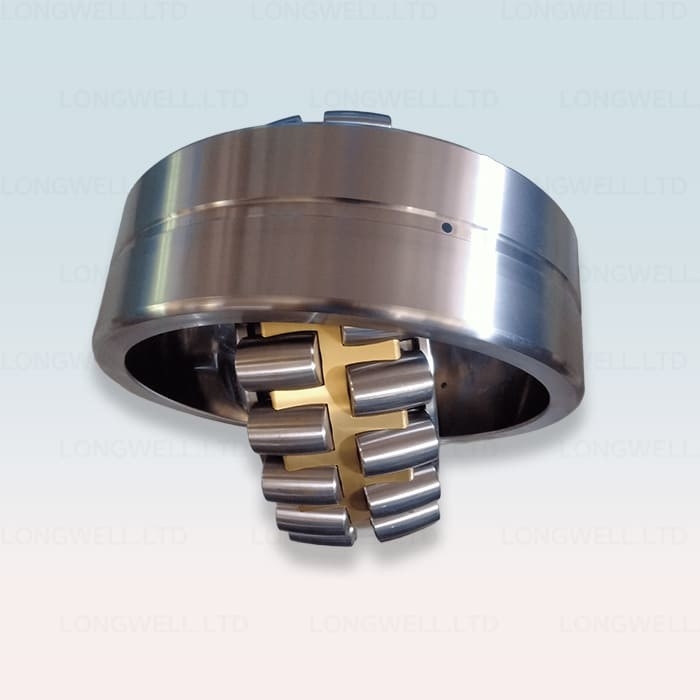

3G3760HY Schlammpumpenlager

Was ist das Hauptlager 3G3760HY der Kurbelwelle der Spülpumpe?

Einreihige Zylinderrollenlager mit Käfig bestehen aus Innenring, Außenringen, Zylinderrolle und Käfig. Die Außenringe haben beidseitig starre Rippen oder keine Rippen, die Innenringe haben ein oder zwei starre Rippen oder sind ohne Rippen ausgeführt.

Der Käfig verhindert, dass sich Zylinderrollen beim Abrollen gegenseitig berühren.

Zylinderrollenlager mit Käfig weisen eine hohe Steifigkeit auf, können hohen Radiallasten standhalten und aufgrund des Käfigs sind diese Lagertypen im Vergleich zu vollrolligen Ausführungen besser für höhere Drehzahlen geeignet.

Lager mit dem Nachsetzzeichen E verfügen durch interne Konstruktionsoptimierung über eine höhere Tragfähigkeit und eignen sich für Arbeitssituationen mit höherer Tragfähigkeit.

Wie installiere ich die Ritzelwelle und die Lager?

1 Installieren Sie die Innenringe des Ritzellagers auf der Ritzelwelle, indem Sie sie in einem Ölbad, einem Elektroofen oder einer Induktionslagerheizung auf 300 °F erhitzen. Warten Sie, bis die Rennen abgekühlt sind, bevor Sie fortfahren.
2 Montieren Sie die Außenringe des Ritzellagers mit einer Gleitpassung an den Lagerträgern.
3 Setzen Sie die Ritzelwelle in die Pumpe ein, bevor Sie die Lagerträgerbaugruppen installieren. Stellen Sie sicher, dass die Ritzelwelle ordnungsgemäß abgestützt ist, bevor Sie fortfahren.
4 Schieben Sie die Lagerträgerbaugruppen und Dichtungen über die Ritzelwelle und in den Pumpenrahmen. Seien Sie dabei vorsichtig, wenn sie auf den Innenring treffen.
5 Installieren Sie die Ritzelöldichtung und den Laufring auf der Ritzelwelle.

Wie werden die Pleuel und Lager eingebaut?

1 Erhitzen Sie die Pleuel und Lager in einem Elektroofen oder Ölbad auf 200 °F. Jedes Lager besteht aus 3 Teilen (Außenring, Innenring und Rollen), die als Sätze zusammengehalten werden müssen.
2 Bringen Sie die Lagerschulter wieder an der Kurbelwelle an.
3 Schieben Sie das erhitzte Lager mit dem losen Ring voran auf die Kurbelwelle.
4 Installieren Sie den inneren Halter, um das Lager zu fixieren.
5 Schieben Sie die Pleuelstangen wieder in ihre Position auf der Kurbelwelle. Achten Sie dabei darauf, dass das Hauptzahnrad nicht anstößt oder beschädigt wird
6 Sichern Sie die Pleuelstange durch Einbau des äußeren Lagerhalters.
7 Hauptlager gemäß 5.3.4 wieder einbauen.
8 Bauen Sie die Kurbelwelle gemäß 5.3.6 wieder in den Antriebsrahmen ein.

Wie wird das Hauptlager eingebaut?

1 Die Pleuel gemäß 5.3.3 wieder einbauen und prüfen, dass die Enden der Kurbelwelle und der Lager fettfrei sind.
2 Hauptlagerdichtungen wieder einbauen.
3 Die Hauptlager in die Lagerträger einbauen. Mit dem äußeren Sicherungsring sichern.
4 Hauptlager und Träger auf den Konus schieben.
5 Installieren Sie den inneren Halter des Hauptlagers und schrauben Sie alle Halter gemäß der Drehmomenttabelle, Seite 53, fest.

Die Teilenummern für Schlammpumpe:

NU2148X3 M/C9 32848HU
23176CAQ4/C9W33 3003776QU1Y
NFP 6/723.795 Q4/C9 229/723QU
NNAL 6/209,55/W33X 154942
NU 3238X2 M 32738H
23256 CAK/W33 3153256H
NUP 6/558,8 Q4 929/558,8QK
NNAL 6/158,75 Q4/W33X 154932QU
24036CA/C3W33 3G4053136H
HM256849/HM256810/C9 97960U1
NFP 6/596.9/C9-1 228/596.9QU1
NNAL6/174.625-2 Q/C9W33YA 154835QUIK
24040/C3W33 3G4003140Y
3506/333.375/C9-1 97967U1
NFP 6/647,7 Q/P69-1 E228/647,7QU1
NNAL 6/180.975 Q/P69-1W33XYA E154936QU1
23144CA/P63W33 3E3053744H
3506/368.249/P6C9-1 E97974U1
NFP 38/666,75X3 Q/P69 E228/666,75QU
NNAL 6/187.325 Q/P69W33YA E154937QUK
24052 CA/C3W33 3G4053152H
3506/381/C9 97976UK
NFP 6/723.795 Q4/C9-1 229/723QU1
NNAL 6/209,55 Q4/C9W33X 154942QU
23156/P63W33 3E3003756Y
3506/409.575/P69 E97982U
NUP 6/812.8 Q/P69 E929/812.8QU
NNAL 6/228,6 Q4/P69W33X E154846QU
NU 3052/C9 3032152U
24072/W33 4003172Y
NUP 6/838.2 Q/P69 E929/838.2QU
NNAL 6/256.184 Q/C9YA 254951QU
NU 3040X3 ER/C9 32840EU
24056 CA/C9W33 4053156HU
NUP 6/558,8 Q4/C9 929/558,8QU1
NNAL 6/177,8-2 Q4/C9W33XYA 254936QU1
NU 3044X3 ER/C9 32844EU
23160 CAIC9W33 3053760HU
NUP 6/711.2 Q/P69YB E928/711.2QUY
NNAL 6/206.375 Q4/C9W33 254941QU2K
NU 3220 M/P69 E3032220HU
23224 CAK/C3W33 3G3153224H
NFP 6/292,1 M/P69W33 E22958HUK
NNAL 6/69,85 M/C5W33XYA 5G254914HK
NU 2344 M/C9YA4 32644U
23564 CA/C9W33 3003264UY
NUP 6/840/C9 929/840U
NU 2324 EM/C9 32624HU
NU2344 M/C9YA4 32644U
23160/C9W33 3003760UY
NUP 19/710/C9W33 10929/710U
NU 2322 EM/C9 32622U
NU 2336 M/C9YA4 32636HU
23156/C9W33 3003756UY
NUP 19/630/C9 10929/630U
NU 2320 M/C9 32620HU
NU2324 EM/C9 32624HU
22248 CA/C9W33 53548HU
NUP 29/530/CNP 20929/530U
NU 2314 M 32614H
NU2322 EM/C9 32622U
22240 CA/C3W33 3G53540H
NUP 2992 2092992
NU 2312 E 32612E
NJ 6/203,2 M/C9W33 42941HUK
NU 6/341,3 M 32948H
NU 6/266,6 Q4/C9YB4 CG329/266,6QUY
NU 6/292,1 M/C9W33YA 32958HUK
NFP 6/292.1 M/C9W33.YA 22958HUK1
NU 6/358.775 Q4/C9YB4 CG329/358.775.QUY
NFP 6/393,7 M/C3W33 3G229/393,7HK
NUP 6/393,7 Q/C9W33YA 92979QUK
NUP 6/393,7 M/C9W33YA 92979HUK
NFP 6/393,7 AQ/HCC9W33 2297SQUY
NF 6/406.362 Q/HCP69W33YA E12981SQUK
N 6/406.362 Q/P69W33 E2981QUK
N 6/406.362M/C9W33YA 22981HUK
NUP 1892 Q/C9 1092892QU
NUP 6/469,9 Q4 929/469,9Q
NUP 6/508 Q4NUP 929/508Q
6/546,1 Q4/C9 929/546,1QU
NFP 6/558,8 Q4/C9 228/558,8QU
NUP 6/571,5 Q4 929/571,5Q
NFP 6/596.9Q4/C9 228/596.9QU
NUP 6/596,9 Q4/C9 929/596,9QU
NUP 6/666,75 Q4/C9 929/666,75QU
NUP 6/673,1 Q4 929/673,1Q
NUP 6/673.1 Q4/YA 929/673.1QK
NUP 6/711.2 Q4 929/711.2Q
NUP 6/762 Q/C9 929/762QU
NU 3228X2 M/C9 32828U
23138 CA/C3W33 3G3053738H
NUP 464779 Q4/C9YA4 92984QU
NNAL 6/101,6 Q4/C5W33XYA2 5G354920Q
NU 3036X2 M/C4 4G32836H
23148/C3W33 3G3003748Y
NUP464775 Q4/C9YA4 928/508QU
NNAL 6/177,8-1 Q4/C5W33XYA2 5G254735Q
NU 3040X3 M/C4 4G32840H
24056 CA/C3W33 3G4053156H
NUP 464744 Q4/C9 929/558,8QU
NNAL 6/177,8-2 Q4/C5W33XYA2 5G254936Q
NU 3044X3 M/C4 4G32844H
24060 CA/C3W33 3G4053160H
NUP 464776 Q4/C9YA4 928/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3044X3 MC4 4G32844H
23160/C3W33 3G3003760Y
NUP 464777 Q4/C9YA4 929/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3152 M/C4 C4G3032752H
23172 CA/C9W33 3053772HU
NUP19/800X2 Q4/C9 10929/800QU
NNAL 6/230 Q4/C4YA2 4G154946Q
NU3036X2 M/C9-1 CG32836HU1
24056 CA/C3W33 3G4053156H
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23136/W33 3003736Y
352960X2 97860U
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23140/W33 3003740Y
352064X2 2097164
NFP 38/630 Q4 30228/630Q
NAL 4034/C9 4104134U
NU 3040X3 M/C9 CG32840HU
24064 CA/W33 4053164H
NFP38/630 Q4 30228/630Q
NAL 6034X2 M/C9W33X 154734HU
23144CA/W33 3003744Y
352072X2/C9 207172U
NFP38/666,75X3 Q4 228/666,75Q
NAL 4036/C9 4104136U
NU 3044X3 M/C91 32844HU
24072CA/W33 4056172H
NFP 38./666.75X3 Q4 228/666.75Q
NNAL 6036X2-2 M/C9W33X CG154836HU
